Dernière évolution avant la première course --> renfort de châssis façon 1/10.

Les renforts d'origine ne servent pas à grand chose mis à part lesté le tout ! Very Happy En posant un régler sur le palier central et en appuyant dessus, on pouvait mesurer jusqu’à 0.8mm de flambage.

J'ai donc relié la cellule AV à l'AR en passant par le palier central, n'ayant pas encore investi dans du carbone et les outils pour le découper (merci Flamby et ces impôts ! Evil or Very Mad), j'ai fait les decks en alu 7075 T6 épaisseur 2mm.
Ils sont en 2 parties pour faciliter la maintenance, l'avant est monobloc avec le renfort de palier et l'AR vient se monter par dessous.

Tant qu'a faire autant gagner quelques grammes.

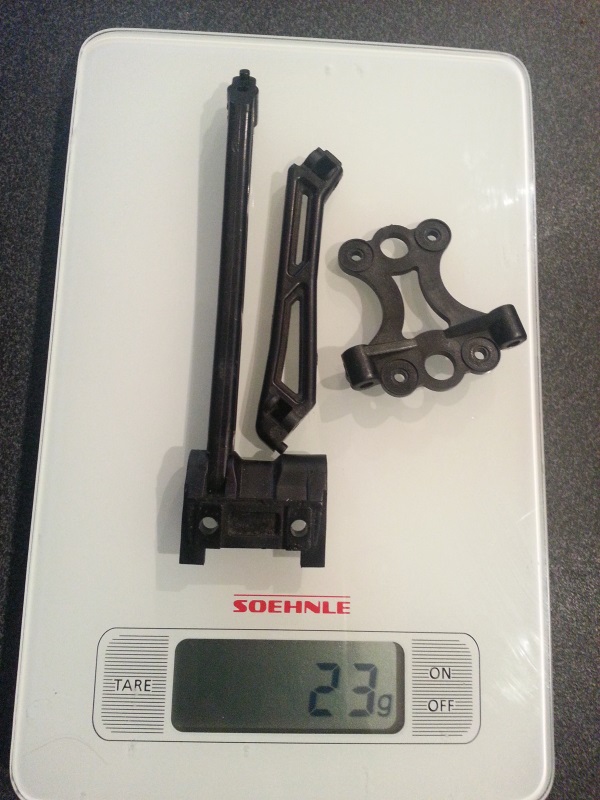

Ce que j'ai supprimé:

Proto OFNA DM-1 - Page 4 Top_deck_1

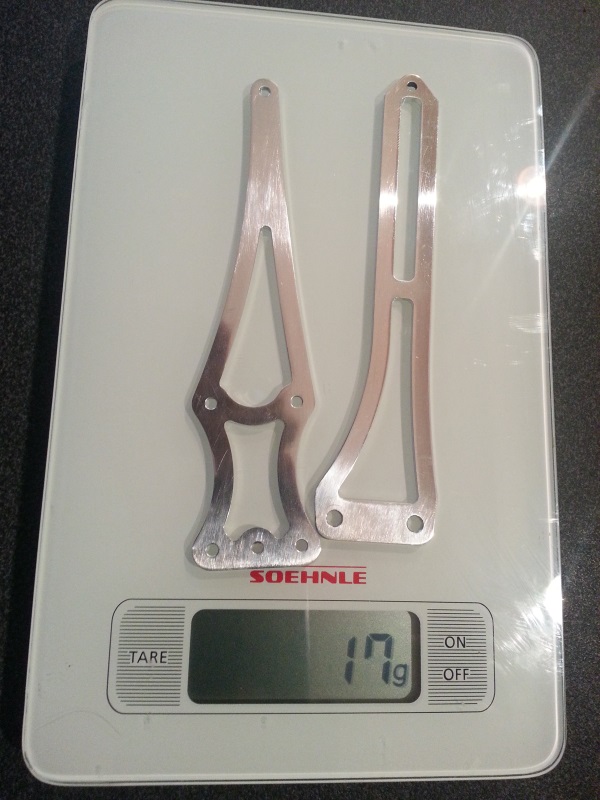

Ce que j'ai ajouté:


Proto OFNA DM-1 - Page 4 Top_deck_2


Voici ce que ça donne avant remontage de l'électronique:


Proto OFNA DM-1 - Page 4 Top_deck_3


Et une fois prêt à rouler:


Proto OFNA DM-1 - Page 4 Top_deck_4



Maintenant, c'est rigide de chez rigide, c'est la suspat qui va travailler à la place du châssis.

Poids total du châssis avec pneus hobbytech, accu Hobbytech Krypton 4S 6500mA et carro de Porsche = 3.9Kg tout rond.

Je réfléchi à un nouveau système de fixation de l'accu car ce support est monté sur échasse ! Il y a des plots de 10mm sous le support, je ne sais pas trop à quoi ça sert mis à part à la fixation par le dessous. Du coup, l'accu se trouve haut placé et rehausse le centre de gravité (idem pour le vario).
Le châssis étant étroit et le bac à Lipo étant à moitié dans le vide, faut que je trouve une astuce pour abaisser tout ça.

Bref je cherche une solution sans prise de poids et si possible en grattant encore quelques grammes. Si ça me saoul de trop, je me refait le chassis complet avec directement le logement de l'accu usiné dedans. Twisted Evil
