Modifier une alimentation de PC pour alimenter un chargeur en 12 V.

Voir le sujet précédent Voir le sujet suivant Aller en bas

Modifier une alimentation de PC pour alimenter un chargeur en 12 V.

Message par olivier31820 le Ven 10 Mai 2013 - 9:47

Salut,

la grande majorité des chargeurs d'accus actuels
fonctionnent en 12V ce qui est très pratique sur le terrain et beaucoup
moins à la maison  puisqu'il faut des alimentations 220V-12V puissantes.

Quand on a beaucoup investit dans les accus et le chargeur on cherche parfois une solution économique pour l'alimentation. On peut récupérer une alimentation de CB d'occasion, on peut également utiliser une alimentation de PC préalablement modifiée.

Cette
dernière solution présente des avantages dont le premier est le prix de
revient. C'est aussi un geste écho-responsable puisqu'on redonne une
seconde vie à un objet voué à être détruit.

Elle présente aussi
des inconvénients : une batterie auto ou une alim secteur de CB sort
13.8V une alim PC en charge sort 11.30V ça peut être un problème pour de
gros lipo.
On peut modifier la tension de sortie à condition de se donner un peu de mal vous le verrez dans le tutoriel.

Dernier inconvénient et pas des moindres il y a du 400V dans une alimentation
de PC actuelle quand elle est branchée donc ce n'est pas un bricolage
pour les enfants. Ne travaillez jamais dans l'alim quand elle est
branchée.

Voila l'alimentation que j'utilise une Corsaire 350 Watt 25 ampères au plus haut d'utilisation !


Se que vous devriez voir quand vous ouvrer l'alim:
1 seul file vert,(a garder)
1 seul file gris,(a couper)
1 seul file bleu,(a couper)
1 seul file violet,(a couper)
Plusieurs files rouge,(en garder 1 couper le reste)
Plusieurs files orange,(tous couper)
Plusieurs files noir,(en garder 6 couper le reste)
et pour finir plusieurs files jaune(garder en 3 ou 4 couper le reste)
pour la suite suivre les explications si dessous!

Dans les grandes lignes la modification d'une alim ATX consiste à :

Souder le fil vert à un fil noir (pour déclencher le fonctionnement de l'alim)

Souder une grosse résistance ou une ampoule 12V 10W entre un fil rouge
(+5V) et un fil noir (OV). (si on ne tire pas sur le +5V le 12V ne sort
pas de puissance)

J'ai souder une ampoule 12V 5W sur le file rouge et le file noir(Photo si dessus)Une résistance 4,7 ohm 10 watt peut être installer a la place de l'ampoule(recommander)

Réunir les fils jaunes  (+12V) en une, deux ou trois sorties faire la même chose avec les noirs  (OV).
J'ai viré tous les files jaunes et j'ai mis un gros files rouge a la place.!

Sur la photo si dessous on voie le +(rouge) et le -(noir)Sortie pour le chargeur.


Nettoyer le reste du câblage soit en coupant les fils qui ne servent à
rien à ras de la la plaque CI soit en les isolant à la gaine
thermorétractable.

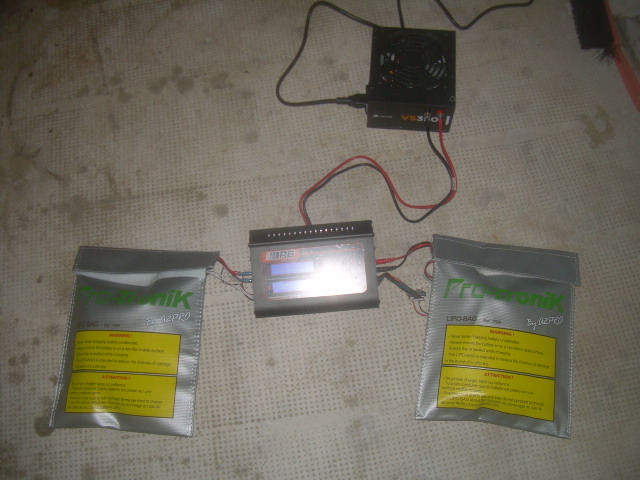

Après modification alim en plaine action !! 2 LIPO en charge 4S 6500mah


En résumé:
Garder le file Vert(mise en route alim),
garder 1 file Rouge(+5V),
plusieurs files Noir(Masse)(garder s'en autant que vous voulais) si vous n'avais pas de gros en remplacement,
et plusieurs files jaune(+12V)si vous n'avais pas de gros en remplacement.

Souder file vert sur la Masse (file Noir)
Souder file rouge et file noir sur l'ampoule(l'ampoule sert de résistance)une 12V 10W, le mieux serrai de remplacer l'ampoule par OU
Penser a fixer la résistante a une entrée d'air car elle chauffe.

Si vous garder les files jaunes(+12V) souder les entre eux ,plus il y en a moins les files chaufferons!
Pour les files noir c'est la même chose que le jaune.
En bref , le file noir et le - et le file jaune et le +

Voila j’espère que sa pourra servir a quelqu'un !
Si vous avez des question n’hésitez pas a les posers .

Vous trouverez tout le détail dans ce tuto qui
traite également des alimentations AT et des modifications possibles
pour augmenter la tension de sortie de l'alimentation:
http://www.legallou.com/Modelisme-Tech/Alimentation/AT-ATX.html


Dernière édition par rvtt le Jeu 6 Fév 2014 - 6:12, édité 4 fois (Raison : Par RVTT Edition des images cassées)
