STR8e Modifié Spawn

Message par spawn le Lun 17 Déc 2012 - 1:27

Bonjour,
Ayant du temps a tué pendant ma convalescence, j'en ai profité pour modifié mon GT8.
Les modifications sont profondes car j’ai voulu recherché le meilleur équilibre possible entre droite/gauche et avant/arrière. Pour se faire j’ai du passé le servo de direction à gauche pour pouvoir placer le gros variateur (hobbytech 150A) de 177 grammes à sa place.
Ensuite, j’ai trouvé un support d’accu « largement » plus petit et moins lourd (60 grammes de moins !) que celui d’origine. L’accu est placé en travers pour une question d’équilibre. S’il était monté dans l’axe du châssis cela me donnait une différence de poids en bout de triangle de 65 grammes de plus.
A la fin, j’ai une différence de 25 grammes entre droite et gauche.
Et le poids entre av et ar est légèrement sur l’arrière, mais modifiable.

Place aux photos:

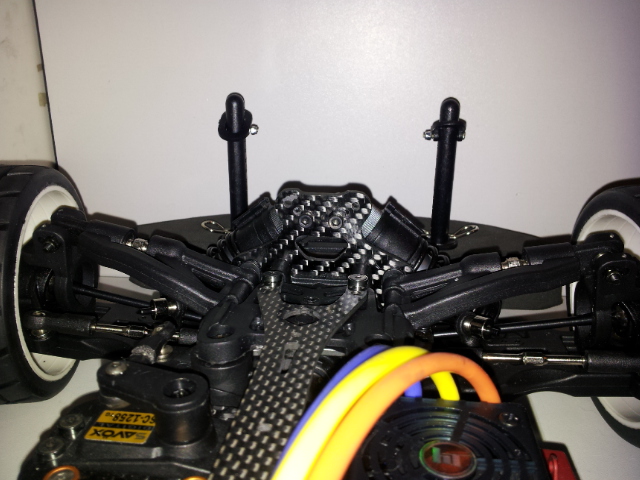

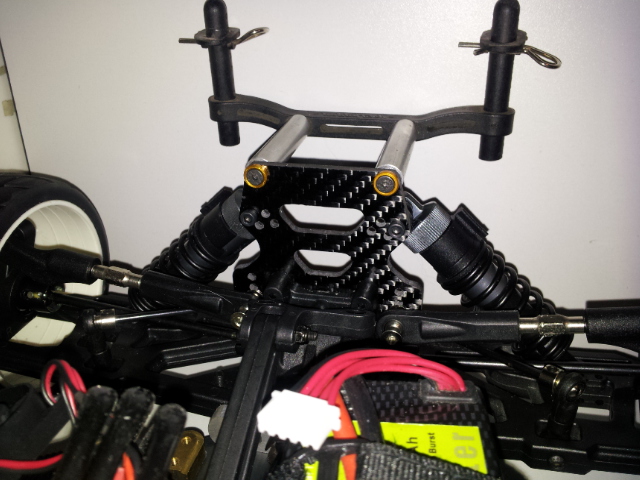

Il me restait du carbone 3mm alors hop, supports amortos avant et arrière (à la Dremel):


J'ai pas fait tout les trous dans le supports arrières car je préfère garder ceux dont je me sert pour une question de solidité.




Après çà un tout petit bout pour faire la platine centrale avec, en bas à droite un prolongement pour empêcher l'accu de venir dire bonjour à la couronne et, en haut à gauche, un appendice pour empêcher le fil "-" du vario d'aller voir la sortie de diff central.



J’ai fabriqué un support en carbone 2mm pour le servo avec 3 petits plots anodisé trouvé sur le bay :




Ensuite, je me suis attaqué aux fixations des triangles inférieures dites “anti-plongées”. J’ai donc réalisé des pièces en alu à la main (scie métaux et limes) pour avoir les triangles parallèles au châssis. J’en ai profité à l’avant pour réduire la largeur de voie :




Le dissipateur moteur a était lui aussi modifié pour être monté car à la base il est prévu pour un moteur à capteur donc plus long que le mien (2350Kv hobytech) :



Le récepteur a toute la place qu’il lui faut et le trou pour l’antenne déjà présent du châssis :



Et pour finir, je me suis aperçu que la nouvelle implantation des composants occasionnée un gros point de flexion devant le diff central et, j’ai donc mis en place un deck en carbone récupéré sur une 1/10 élec.



Voilà, j’attends avec impatience ma carro DS3 et surtout l’occasion d’aller essayer tout çà, car pour l’heure étant en convalescence, je ne peux me déplacer.

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par Rock n Roll le Lun 17 Déc 2012 - 1:53

quel travail Smile
vous avez du y passer un bon moment .

Rock n Roll

Messages : 23
Date d'inscription : 09/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par kenny 31 le Lun 17 Déc 2012 - 6:43

jolie travail j'ai hâte de le voir rouler

et pour ta convalescence je te passe mon châssis et tu fait la même chose lol!

kenny 31

Messages : 187
Date d'inscription : 20/04/2012
Age : 34
Localisation : toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Lun 17 Déc 2012 - 9:19

courageux a la scie et a la lime Shocked

+ 1 avec les autres "jolie travail"

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Mar 18 Déc 2012 - 4:56

Rock n Roll a écrit:quel travail Smile
vous avez du y passer un bon moment .
Les heures, j'ai pas comptées, mais j'ai beaucoup de temps.

kenny 31 a écrit:
jolie travail j'ai hâte de le voir rouler
et pour ta convalescence je te passe mon châssis et tu fait la même chose
Moi aussi me tarde "grâve"!
Pour la modif...j'ai plus de carbone. Snif!

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Mar 18 Déc 2012 - 6:25

je suis entrain de chercher un plan sur le net ou sur toulouse pour une ou plusieurs plaques carbone,si tu veux, je te fais signe si je trouve un truc interessant.

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Mer 19 Déc 2012 - 8:31

Je te remercie mais pour l'instant un châssis carbone n'est pas envisagé pour mon GT8.

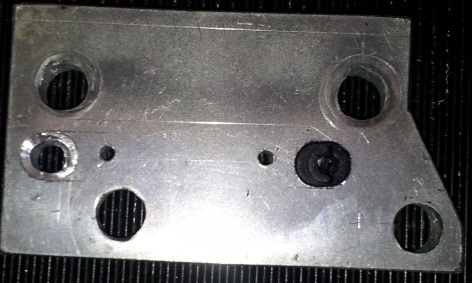

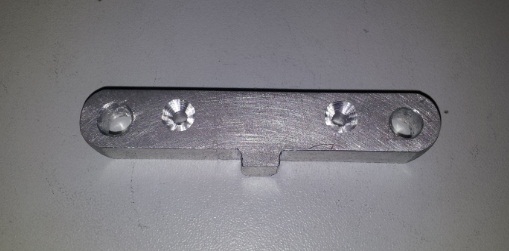

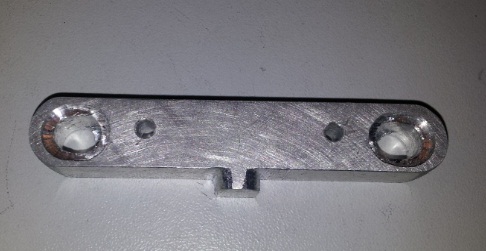

Bon, ces derniers jours je me suis fait une nouvelle pièce. Le support de triangle inférieur arrière.

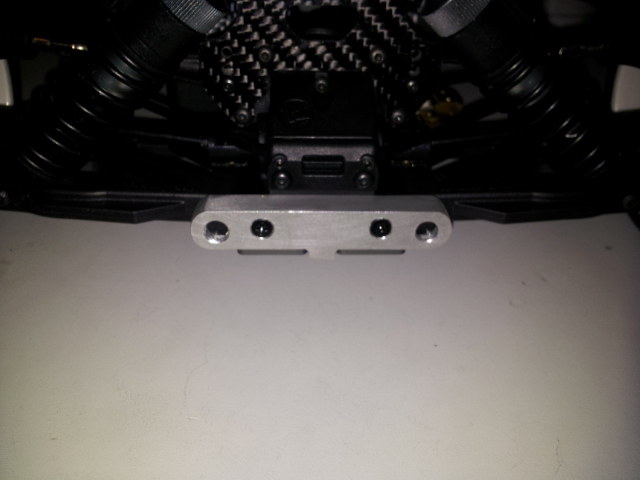

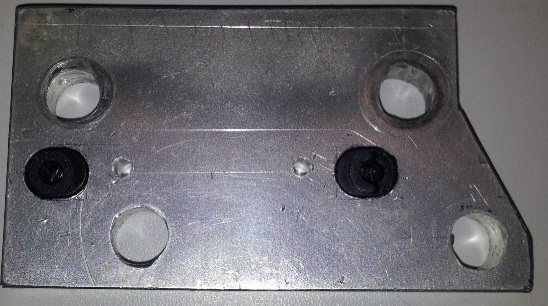

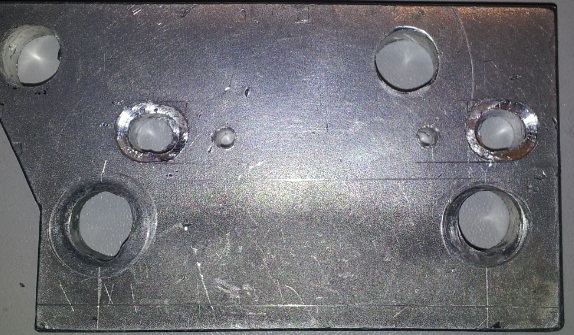

Je vous met les photos dans l'ordre de fabrication... suis un peu fou moi, fait avec une chute d'alu, lime, perceuse à colonne et dremel...















Elle est un peu plus épaisse que la pièce plastique d'origine mais c'est pour faire un truc en plus.... Vous verrez plus tard Wink

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Mer 19 Déc 2012 - 8:54

merci pour les details de fabrication,c'est super.

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par kenny 31 le Mer 19 Déc 2012 - 9:12

avec toutes ces modification tu et obliger de pète ton 17.97


kenny 31

Messages : 187
Date d'inscription : 20/04/2012
Age : 34
Localisation : toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Mer 19 Déc 2012 - 9:31

C'est la cerise ça!

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par Soyann le Mer 19 Déc 2012 - 11:39

belle voiture Wink

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par paufred64 le Jeu 20 Déc 2012 - 21:03

super boulot cheers

deja que tu nous mettais la misére à toulouse avec ta voiture thermique

ca promet Shocked

paufred64

Messages : 145
Date d'inscription : 18/08/2011
Age : 47
Localisation : pau

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Mer 9 Jan 2013 - 0:48

Salut à tous,

J'ai reçu une belle plaque alu 7075T6 en 495*250*5mm, de quoi faire deux châssis si je loupe le premier.



Et une petite photo de l'avancement: le dégagement pour la couronne du diff de cellule.
J'en mettrai de temps en temps...



Je précise, que je fais tout à la main juste avec une dremel et une perceuse à colonne. J'ai fait des dégagement sur le châssis mais c'est pas très droit, snif!

La suite plus tard

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Mer 9 Jan 2013 - 0:51

Jolie travail. Vivement la suite.

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Mer 9 Jan 2013 - 6:08

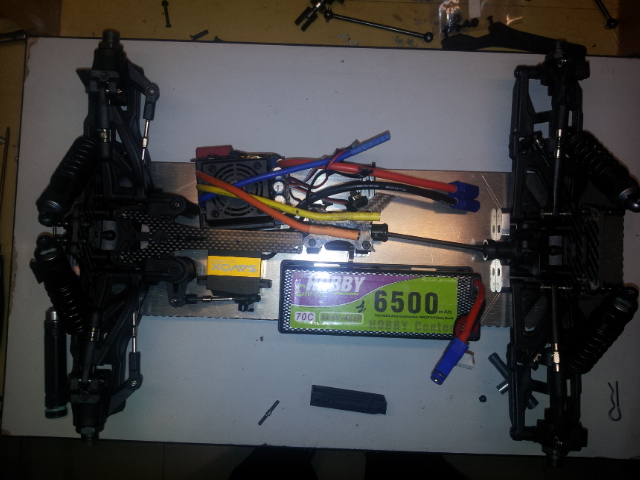

Montage des cellules pour voir si rien ne frotte: ok!
J'ai reculer le diff central pas mal vers l'arrière et légèrement sur la droite.



Recherche grosso modo pour l'instant, de l’implantation des composants pour tracer les contours du châssis.



Et voilà, châssis près découpé, reste plus qu'a limer tout ça.......... Rolling Eyes
(Là on peut voir que les dégagements pour l'embase du diff central s'est pas très joli, j'ai pas réussi à faire mieux. Vraiment pas évident!!!


spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Mer 9 Jan 2013 - 18:45

franchement si ca ne gene pas la conception,ca n'a pas d'importance.
tu pourras toujours le reprendre plus tard.

Pour le cardan avant,comment vas tu faire maintenant que tu as reculé le diff?

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par romuald31 le Mer 9 Jan 2013 - 20:58

Salut,

waouh!!!

encore du joli boulot...

Tu vas passer en dessous des 17s.

@+

romuald31

Messages : 634
Date d'inscription : 03/04/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Jeu 10 Jan 2013 - 1:20

Et voilà, les contours du châssis sont fait, mais pinaise qu'il est dur cet alu!!!!
Le châssis est bien moins large à l'arrière et surtout à l'avant. Cependant il pèse quand même beaucoup, faudra que je pense à faire des évidements une fois l'implantation des composants définitive!
Je vais aussi faire de gros chanfrein sur le pourtour du châssis côté sol.



J'ai aussi changé la position des oreilles des butées basses avant et arrière.





Je suis content du résultat pour l'instant!


spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Jeu 10 Jan 2013 - 1:25

vial a écrit:Pour le cardan avant,comment vas tu faire maintenant que tu as reculé le diff?

Tu veux dire le cardan avant central? Bin en fait il suffit d'inverser les deux cardans centraux et hop le tour est joué! Cool

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Jeu 10 Jan 2013 - 1:28

romuald31 a écrit:Tu vas passer en dessous des 17s.

J'en sais rien, c'est pas le but , c'est de me faire plaisir a fabriqué tout ça. Et avoir un véhicule de sa conception!

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par vial le Jeu 10 Jan 2013 - 2:18

spawn a écrit:
vial a écrit:Pour le cardan avant,comment vas tu faire maintenant que tu as reculé le diff?

Tu veux dire le cardan avant central? Bin en fait il suffit d'inverser les deux cardans centraux et hop le tour est joué! Cool

Oui c'est bien ça que je voulais dire!! Pas bête le coup d'inverser les cardans. Bien joué.
Sinon félicitation pour ton état esprit de "conception".
En tout cas je suis ton topic avec attention.

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par Soyann le Ven 11 Jan 2013 - 4:45

je m'abonne Wink

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Ven 11 Jan 2013 - 6:52

Merci les gars.
Là je cogite l'emplacement des tout les composants.
Finalement je vais garder le servo droit et non à plat car cela fait trop reculer l'accu et met beaucoup trop de poids sur l'arrière.
Pi je "calcul" l’allègement du châssis et son équilibrage en même temps pas évident!



spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par Soyann le Ven 11 Jan 2013 - 8:32

le servo couché ou pas, je crois pas que niveau CG ça change grand chose vu le poids d'un servo Wink

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par spawn le Ven 11 Jan 2013 - 22:52

Soyann a écrit:le servo couché ou pas, je crois pas que niveau CG ça change grand chose vu le poids d'un servo Wink

certes, mais du fait de le relevé je peux beaucoup plus rapproché l'accu de l'avant et ainsi avoir un meilleur équilibre entre avant et arrière. car j'ai déjà reculer le moteur de 11mm.

spawn

Messages : 214
Date d'inscription : 17/12/2012
Age : 37
Localisation : TOULOUSE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: STR8e Modifié Spawn

Message par Contenu sponsorisé Aujourd'hui à 4:39


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
