Re: Proto OFNA DM-1

Message par paufred64 le Mer 28 Aoû 2013 - 18:42

Trop belle tes pièces
Pourquoi tu n'en a pas profiter pour faire la pièce plus étroite au niveau de la cellule pour pouvoir régler la chasse avec des calles

paufred64

Messages : 145
Date d'inscription : 18/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Mer 28 Aoû 2013 - 18:47

Ben c'est bien ce qui a été fait, il y a bien des cales sur les photos. J'ai 3mm de réglage. Very Happy

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Jeu 29 Aoû 2013 - 6:26

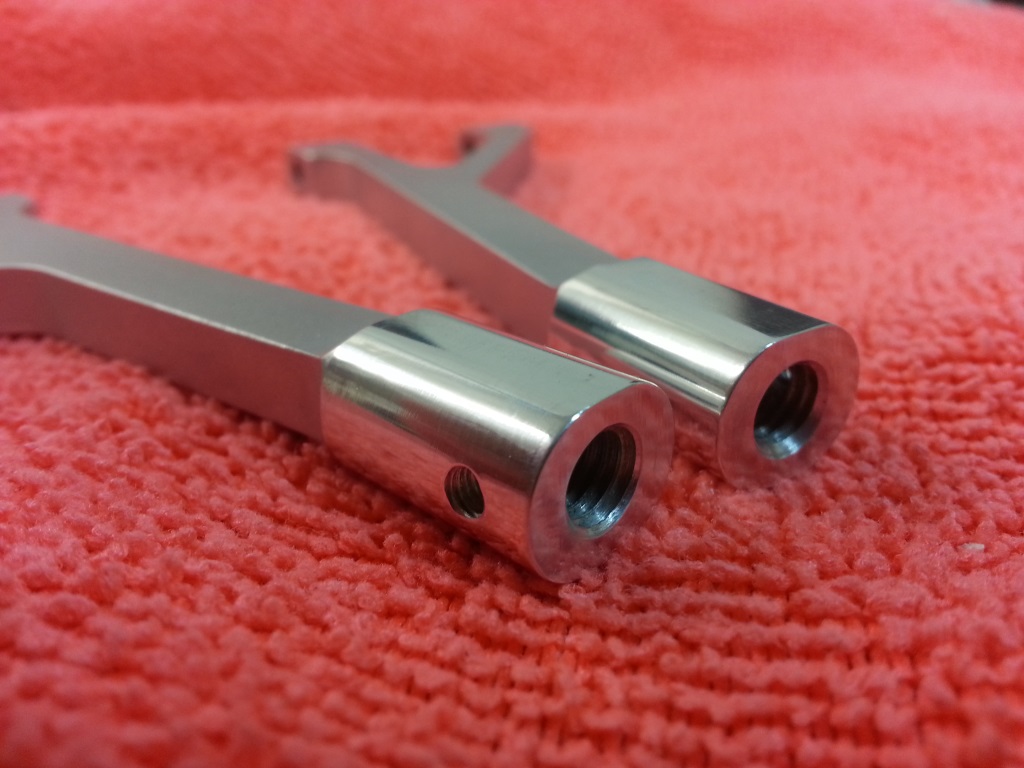

Voilà j'ai terminé les pièces:








Poids des 2 triangles à 27gr (la CAO me donné 13gr chacun), ceux d'origines font 28gr, donc pas de gain de poids mais de la rigidité et +2mm en longueur et une chasse pouvant descendre à 1°.

Ce week end, j'attaque la CAO des triangles inférieures AV.


Dernière édition par vince_007 le Jeu 29 Aoû 2013 - 6:47, édité 1 fois

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Jeu 29 Aoû 2013 - 6:38

Concernant les machines, je possède une fraiseuse CNC (maison), un tour, touret à meuler, cabine de microbillage et de l'electroportatif classique. Bien sûr, il faut quelques outils et accessoires de métrologie pour les machines.

Donc pour la fraiseuse, je suis parti d'une fraiseuse traditionnelle chinoise (SIEG X3) qui d'origine à une puissance de 600W et une vitesse de broche de 2000RPM. Puis je l'ai entièrement transformé en CNC après l'avoir entièrement modélisé en 3D et c**çu toutes les pièces. Il m'a fallu 2 ans pour la terminer totalement et elle continue à évoluer.
Aujourd'hui la machine à une puissance de 1.5KW (moteur tri avec variateur) et une vitesse de broche de 4500RPM, les vitesses de déplacement atteignent les 2500mm/min (42mm/sec) sur X et Y et 1000mm/min (17mm/sec) sur Z.

- La machine d'origine au 5 décembre 2010:


- La machine convertie CN en date de 4 février 2012:

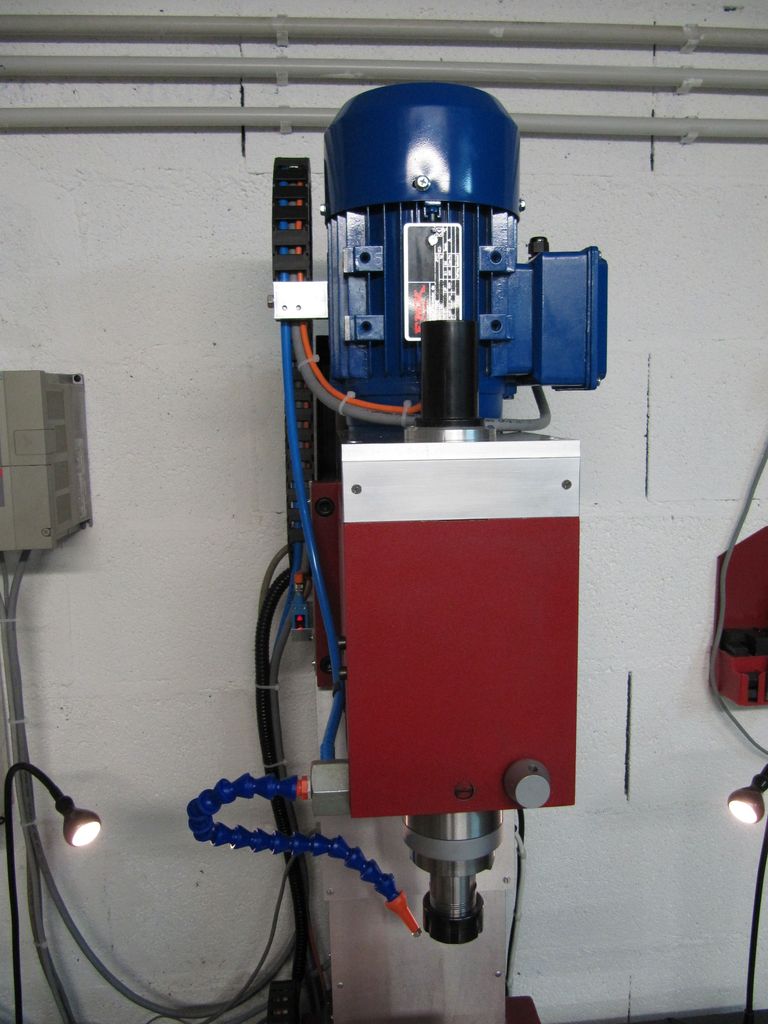

- Détail de la tête après transformation:



Pour le tour (SIDERMECA S250x550), lui aussi a subit quelques modifications, moteur tri 1.5Kw, variateur, tachymètre, pupitre de commande numérique, arrêt d'urgence etc... Il sera surement CN un jour mais pas tout de suite, finance oblige.

- Le tour une fois modifié:



Voilà, je vais pas vous mettre le reste, c'est pas le but du forum.
Il m'a fallu quelques années d'économie pour investir les machines (pas toutes en même temps) et il y a près de 1000H de travail pour réaliser la numérisation de la fraiseuse.

Côté précision, j'arrive assez facilement à tenir le 1/100ème (10µm) sur les axes X et Y et 3/100ème (30µm) sur Z. Avec un peu d'effort, j'arrive à descendre à 5µm sur X et Y.


Dernière édition par vince_007 le Jeu 29 Aoû 2013 - 6:46, édité 1 fois

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Soyann le Jeu 29 Aoû 2013 - 6:43

vince_007 a écrit:Voilà j'ai terminé les pièces:








Poids des 2 triangles à 27gr (la CAO me donné 13gr chacun), ceux d'origines font 28gr, donc pas de gain de poids mais de la rigidité et +2mm en longueur et une chasse pouvant descendre à 1°.
je bave.... Very Happy

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vial le Jeu 29 Aoû 2013 - 7:56

Impressionnant les modifs des machines!!
C'est ton métier tourneur fraiseur ou c'est juste une passion pour la précision?

En tout cas,c'est de la balle....

vial
Modérateur
Modérateur

Messages : 369
Date d'inscription : 04/12/2012
Age : 34
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Jeu 29 Aoû 2013 - 8:02

Merci !

Ce n'est absolument pas mon métier, je suis plutôt dans l'électronique aéronautique.

J'ai appris sur le tas et grâce au forum usinages.com.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par romuald31 le Jeu 29 Aoû 2013 - 9:18

Salut,
oui, c'est un bien bel atelier perso!!

Un bricoleur de génie bien sympa.
@ bientôt Vince.

Romuald

romuald31

Messages : 634
Date d'inscription : 03/04/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par paufred64 le Jeu 29 Aoû 2013 - 19:37

les bras m 'en tombe quant je voie tout ca Shocked

paufred64

Messages : 145
Date d'inscription : 18/08/2011
Age : 47
Localisation : pau

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Dim 1 Sep 2013 - 6:37

Bonsoir,

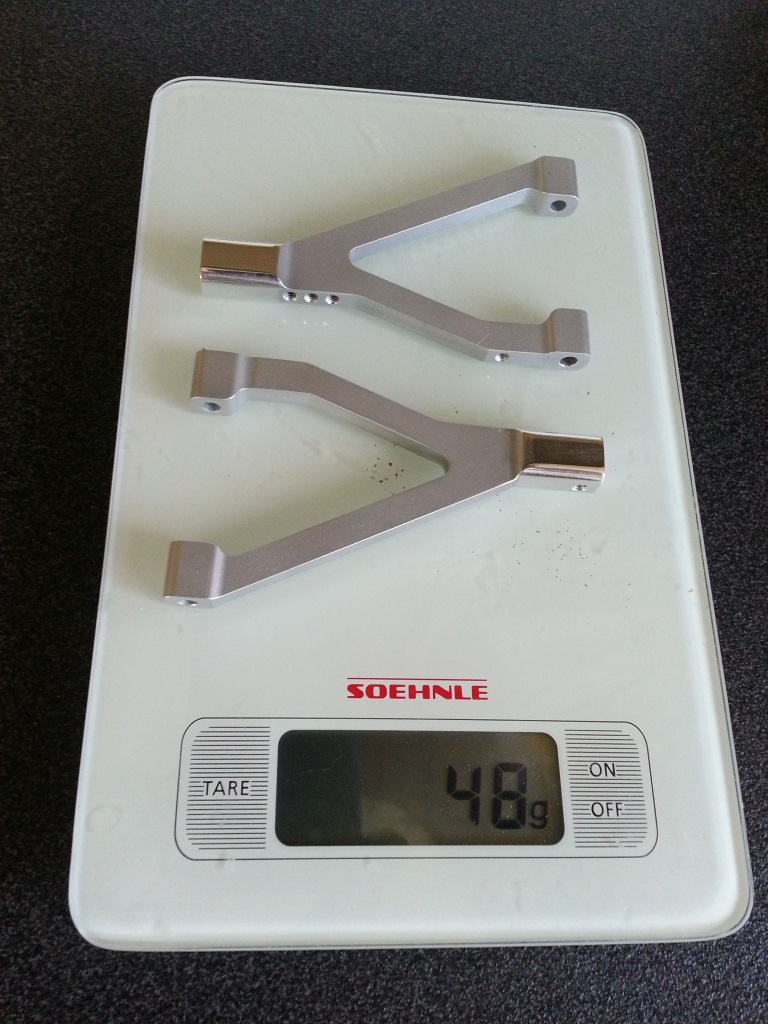

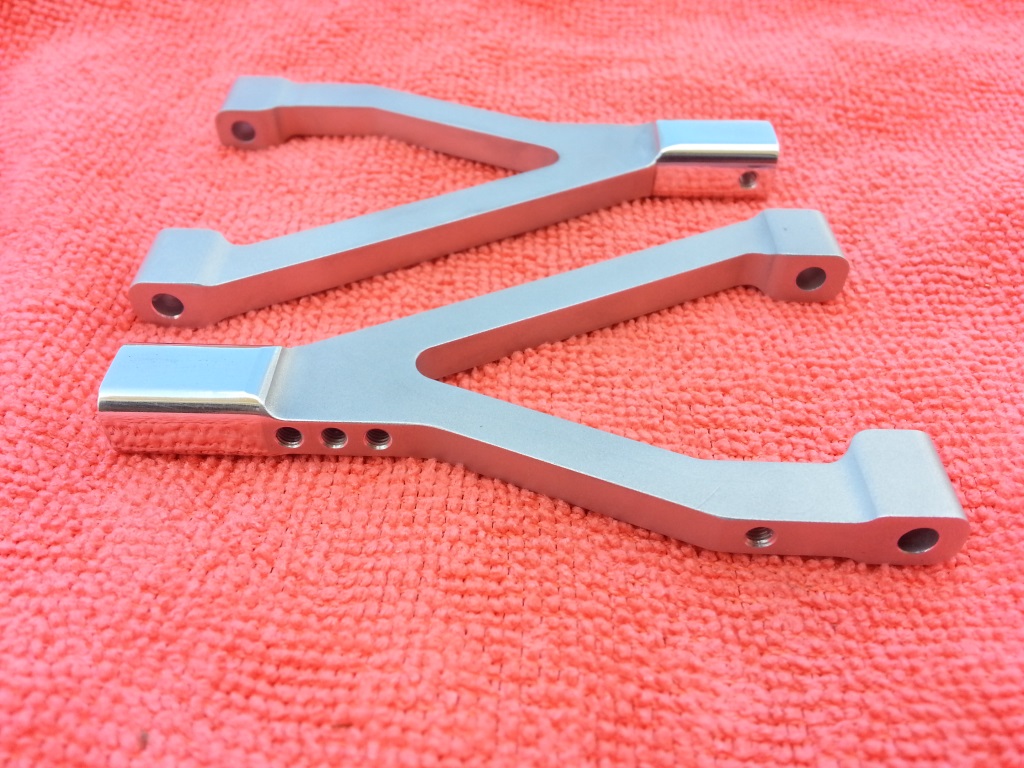

Voilà j'ai terminé les triangles inférieures avant, il m'a fallu environ 6H de CAO, 1H d'analyse des contraintes, 5H d'usinage et environ 1H pour les finitions. Piouf, ça n'a pas été simple à usiner à cause des différentes reprises et rayon pour le look, le plus gros problème est pour tenir la pièce une fois sorti du brut.

J'ai décidé de passer sur de l'alu 2024 T3 plutôt que 7075 T6 car j'ai préféré avoir une zone élastique sur cette pièce pour éviter la casse en cas de choc moyen. J'ai donc grossi un peu plus les sections mais il faut déjà plus de 250Kg pour plier le triangle de 2mm en bout sans le casser et de façon réversible. Du coup, j'ai pas gagné grand chose en poids, seulement 3gr !
De plus, je conserve les cales de fixations des triangles en plastiques pour avoir des pièces fusibles en cas de crash ! Si je fait tout en alu, je vais tout casser en cas de crash et ça me ferais chier de tout refabriquer.

Le point d'ancrage des amortisseurs a pu être rapproché de 5mm vers la roue et le triangle a été allongé de +1mm pour augmenter la voie.
La barre anti-roulis à couteau d'origine a été conservée et se monte au même endroit (le trou de 3mm à proximité de l'axe du triangle)

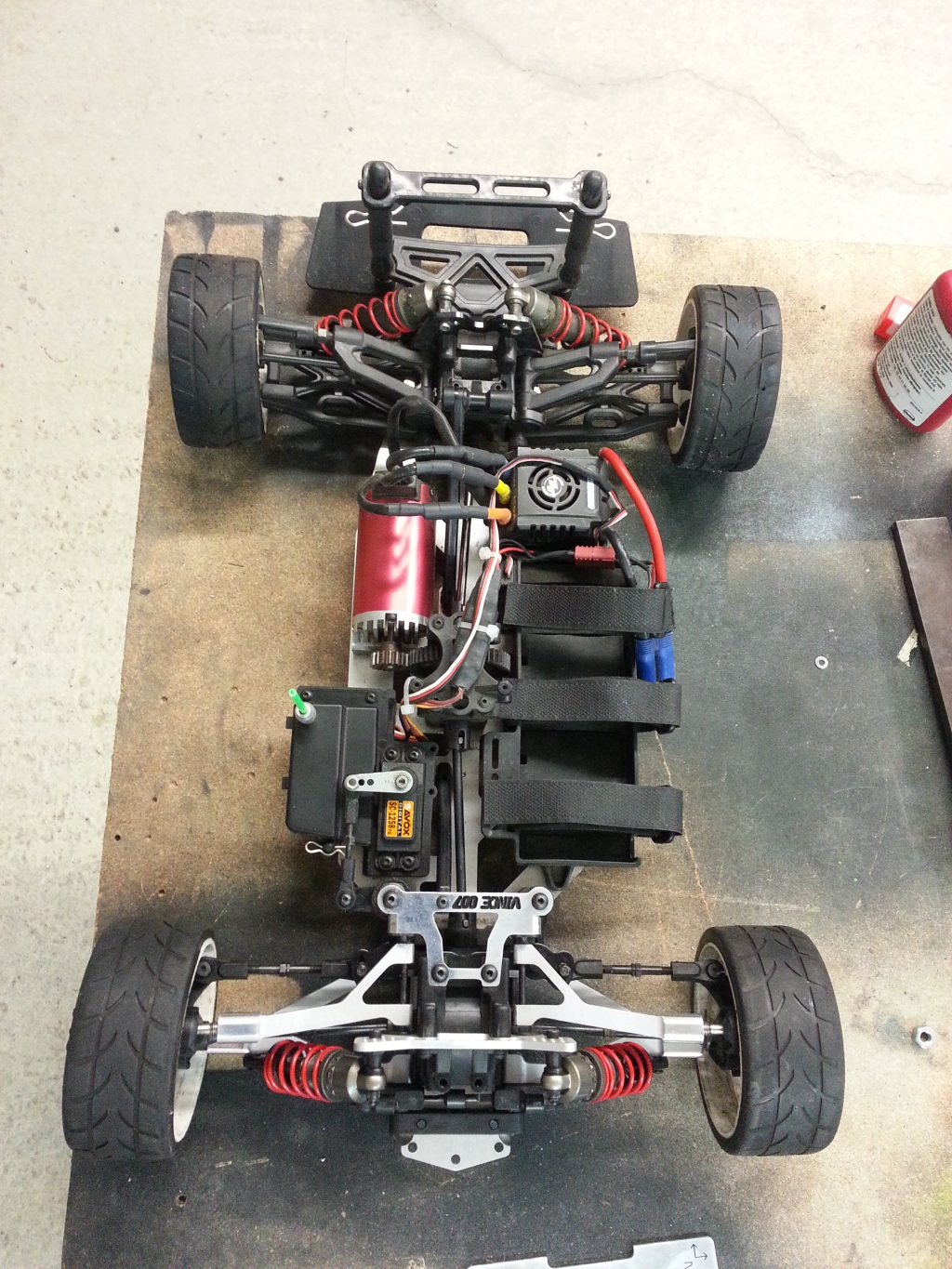

Place aux photos:

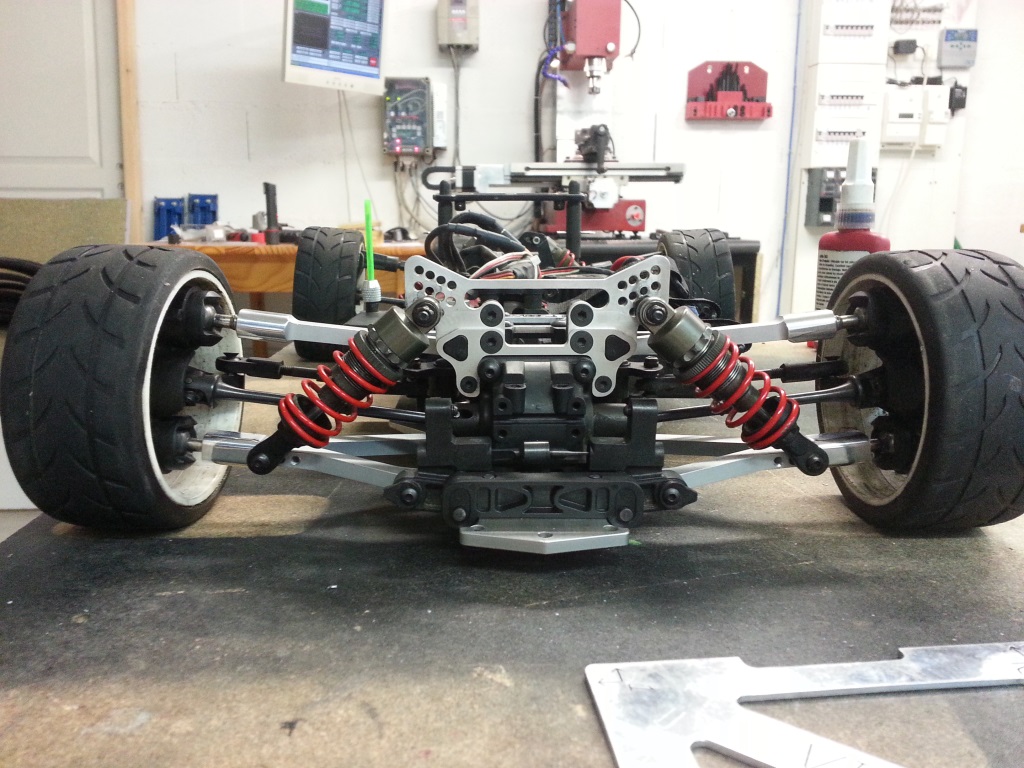

La voie avant a été réglée à 310mm, soit +4mm de plus qu'avant, l'arrière est à 306mm pour le moment, il devrait passer à 308mm après modif.
La voie peut descendre à 304mm et monter à 316mm sans problème sur la longueur des cardans.


Faudra que je fabrique une nouvelle tour d'amortisseur AV car il manque des trous en bas pour pouvoir régler la voiture un peu plus haute et les trous du haut ne servent à rien. En gros elle devrait être plus basse de 5mm. Ca me permettra de coucher encore plus l'amortisseur pour essayer car il faudrait pas que je perde trop de direction.

En tout cas, je suis satisfait du résultat, il n'y a plus aucun jeu, c'est rigide comme je voulais et j'adore ce look ! Very Happy A voir sur la piste maintenant mais de toute façon, je peu revenir au réglage que j'avais avant car j'ai conservé les perçages d'origines.

Pour l'arrière, je me tâte à supprimer le triangle supérieure car pour moi, il ne sert à rien. Un simple tirant comme sur mon MBX6 suffit pour la fonction. Ca me permettrais de gagner du poids et ça me fait une pièce de moins à fabriquer.
Comme je doit refaire la tour d'amorto AR, j'en profiterais pour y ajouter la fixation de ce tirant. A voir donc, vous en pensez quoi ?

Prochaine pièce, les triangles inférieures AR.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Soyann le Dim 1 Sep 2013 - 6:45

bordel t'es plus léger que les bras d'origine Wink

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Dim 1 Sep 2013 - 8:03

Tant qu'à faire !

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par paufred64 le Dim 1 Sep 2013 - 19:50

c'est super beau et ca donne un style très épurer à la voiture
j 'adore cheers

paufred64

Messages : 145
Date d'inscription : 18/08/2011
Age : 47
Localisation : pau

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Soyann le Dim 1 Sep 2013 - 23:59

vince_007 a écrit:Tant qu'à faire !
vi c'est vrai Wink

====================================
"VENDU" Kyosho inferno GT2 brushless "VENDU" => bientôt GTP2E Very Happy
RG = Rally-Game Wink

Soyann
Administrateur
Administrateur

Messages : 1325
Date d'inscription : 08/04/2009
Age : 39
Localisation : Caen/Normandie/14000

Voir le profil de l'utilisateur http://rallygamerc.forumactif.org

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par NICKO_83 le Mar 3 Sep 2013 - 7:31

Super boulot , tu est le roi de l'usinage apparemment.  J'ai une petite question un peu hors sujet peutetre, mais, pourrai tu me dire l'avantage d'un train av sur rotule comme sur la dm1 ou autre mugen par rapport a un montage classique. Merci

NICKO_83

Messages : 59
Date d'inscription : 17/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Mar 3 Sep 2013 - 7:43

Ben déjà il n'y a aucun jeu sur un train à boule contrairement à un train à étriers et fusée classique. Le jeu se règle donc pas de problème d'usure.

Ensuite l'angle de chasse est facilement réglable sur un train à boule en jouant sur le calage du triangle supérieure alors qu'il est fixe sur un train classique. Pour le régler il faut changer l'étrier par un autre si il existe.

Pour un châssis RG, les trains à boules c'est top, tu règle la chasse, le carrossage et le pincement en 5min. Les 3 réglages les plus importants !

C'est mon avis, je ne suis pas expert, j'ai aussi un Mugen MBX6 et j'en suis content.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Mer 4 Sep 2013 - 8:32

Demain, roulage à la ramée entre midi et 14h !
J'ai monter ma puce pour voir ce que ça donne sur mylaps.

Faut que je la passe au banc avant de rouler pour mettre toute la géométrie d'aplomb.

Je compte partir sur cette base:
Carrossage av: -1°
Ouverture av: 1 à 2°
Carrossage ar: -3° à -4°
Pincement ar: 3°
BAR AV au minimum
BAR AR de moyen à maxi.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par NICKO_83 le Mer 4 Sep 2013 - 8:58

Merci vince pour ta reponse. Est ce que cela peu donner une meilleure efficacite du train av avec plus de direction par exemple ?

NICKO_83

Messages : 59
Date d'inscription : 17/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Mer 4 Sep 2013 - 9:01

A réglage identique je ne pense pas que ça change les performances.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par NICKO_83 le Mer 4 Sep 2013 - 9:05

Il vaut mieux mettre le moins possible de chasse en rg il me semble, tu confirme ?

NICKO_83

Messages : 59
Date d'inscription : 17/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Mer 4 Sep 2013 - 9:09

Ben la chasse diminue l'efficacité du train avant, mes pièces permettent de descendre à 10° de chasse.
Après faut voir la piste et le train AR mais globalement on cherche à diminuer la chasse.


Dernière édition par vince_007 le Jeu 26 Sep 2013 - 5:59, édité 1 fois

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par NICKO_83 le Mer 4 Sep 2013 - 9:13

C bien ce que je pensai. Merci

NICKO_83

Messages : 59
Date d'inscription : 17/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Didier_83 le Mer 4 Sep 2013 - 21:23

Salut,
Je prends le sujet en court de route.
Je suis d'accord avec Vince en ce qui concerne la chasse. Plus l'angle est réduit, plus le train est réactif.
Par contre en ce qui concerne la DM1, je parle de la mienne, je serais presque tenté à remettre un peu de chasse car elle est quasi trop violente du train avant et vu qu'elle braque un maximum elle a une fâcheuse tendance à décrocher de l'AR. Faut etre tres souple sur la direction et avoir un train avant qui tracte (100000 dans le diff avant).
Comme évoqué avec Nico, je vais voir en mettant plus dur en diff AR si j'arrive a compenser un peu ce phénomène, car moi j'adore ce train avant super vif.
@VINCE : Hâte de connaitre le résultat sur piste de ton nouveau train avant sur piste. Et même si c'est pas mieux, en tout cas tes pièces sont magnifiques Very Happy Very Happy

A+

Didier

Didier_83

Messages : 96
Date d'inscription : 18/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Jeu 5 Sep 2013 - 2:22

Je suis dégouté le comptage sur Mylaps n'a pas fonctionné ou alors, je n'arrive pas à voir les résultats avec la nouvelle version du site. Si quelqu'un du club piste peut m'aider, c'est peut être juste la connexion web du boitier.

En tout cas, un vrai avion de chasse, l'avant est d'une précision démoniaque. Je me suis surpris à être trop court et à rouler sur le vibreur intérieure alors qu'avant ça passait plus loin. Même en braquant avec du gaz je garde la corde (aux limites des pneus) alors qu'avant il fallait légèrement lacher les gaz.

Le train arrière a du mal à suivre, c'est pas une surprise mais du coup faut que je bosse dessus pour avoir l'arme absolue.
Les triangles AR "mémorise" et manque de rigidité sur le changement d'appui ce qui fait décrocher l'arrière. De plus, j'avais trop de barre anti-roulis à l'arrière ce qui avait le même effet quand la roue intérieure touché le vibreur.

J'ai fait essayer la voiture à Stephane MATEO d'Hobbytech qui a confirmé mes impressions. Lui aussi se retrouver trop à la corde sur les premiers tours.

En tout cas, je ne pensais pas avoir de si bon résultats alors maintenant, j'ai pas les chronos pour confirmer les impressions ce qui me fait bien chier.

J'attaque l'arrière ce week end, si je stabilise cet arrière ça va être une tuerie.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Didier_83 le Jeu 5 Sep 2013 - 4:04

vince_007 a écrit:J'attaque l'arrière ce week end, si je stabilise cet arrière ça va être une tuerie.
Et ensuite tu nous fais une petite production de tes pièces, enfin pour ceux qui ont des DM1 Very Happy Very Happy Very Happy  (Preum's)


A+

Didier

Didier_83

Messages : 96
Date d'inscription : 18/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par vince_007 le Jeu 5 Sep 2013 - 8:05

Pourquoi pas mais vu le temps qu'il faut pour usiner ça va pas être donné.

vince_007

Messages : 57
Date d'inscription : 07/09/2012
Age : 36
Localisation : Fronton (31)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Proto OFNA DM-1

Message par Contenu sponsorisé Aujourd'hui à 19:06


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
